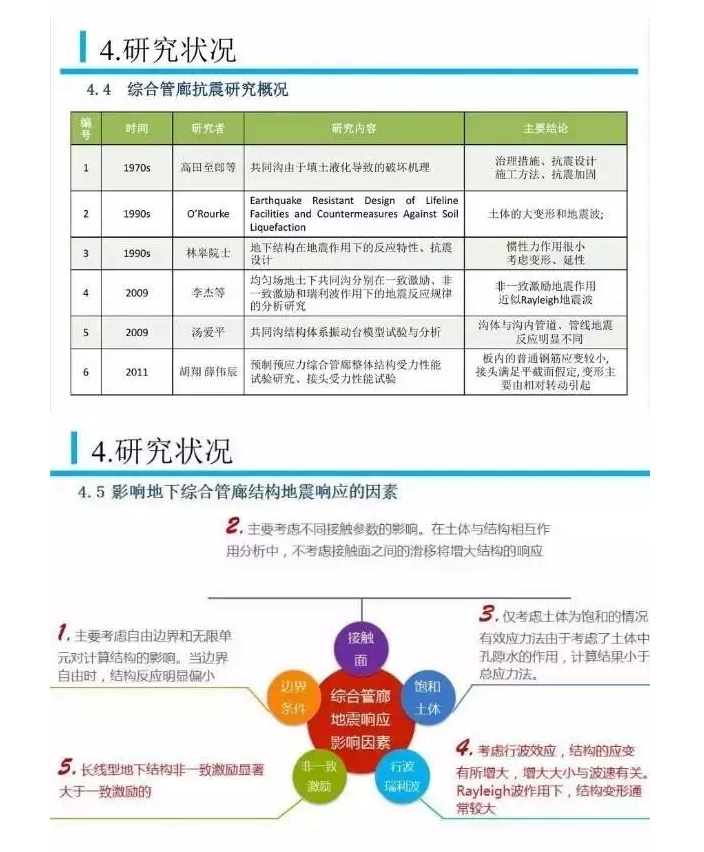

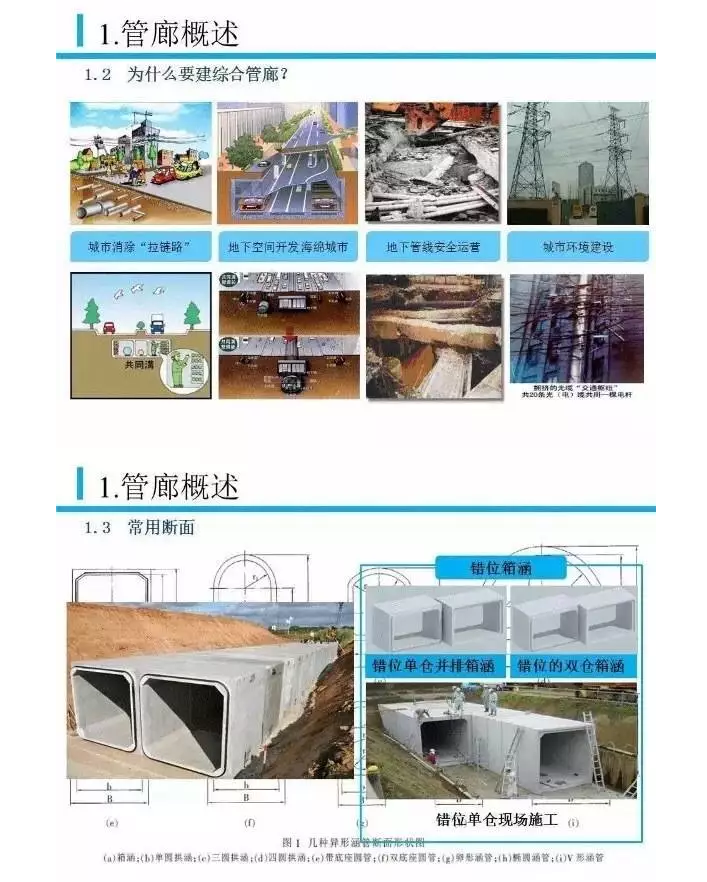

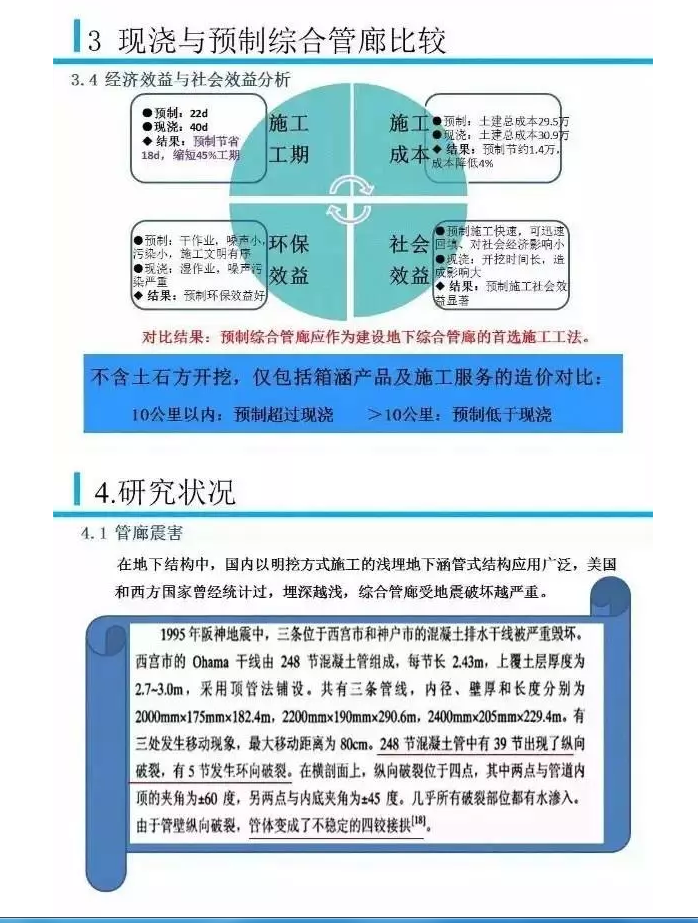

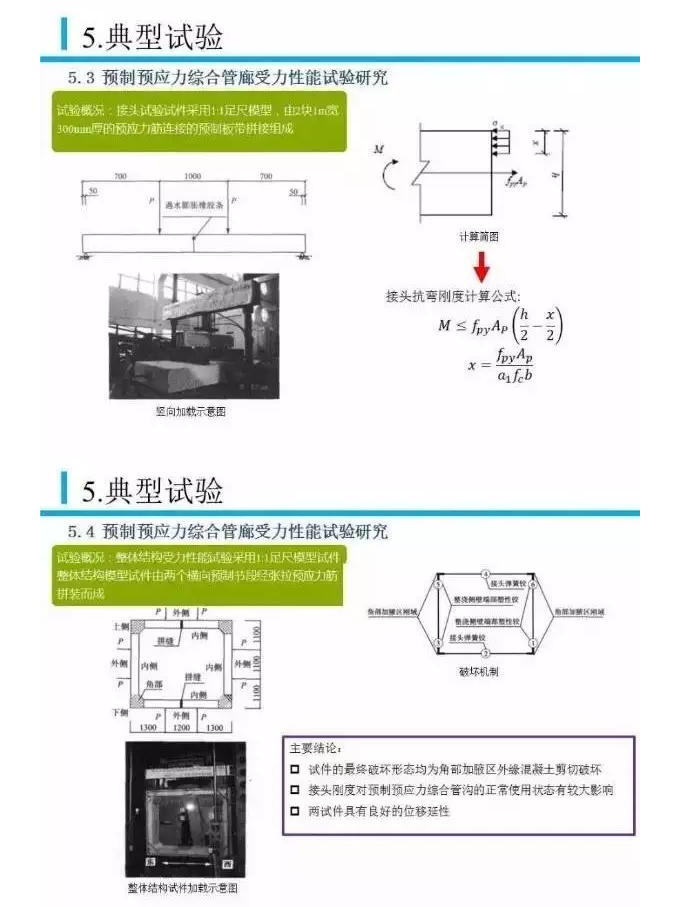

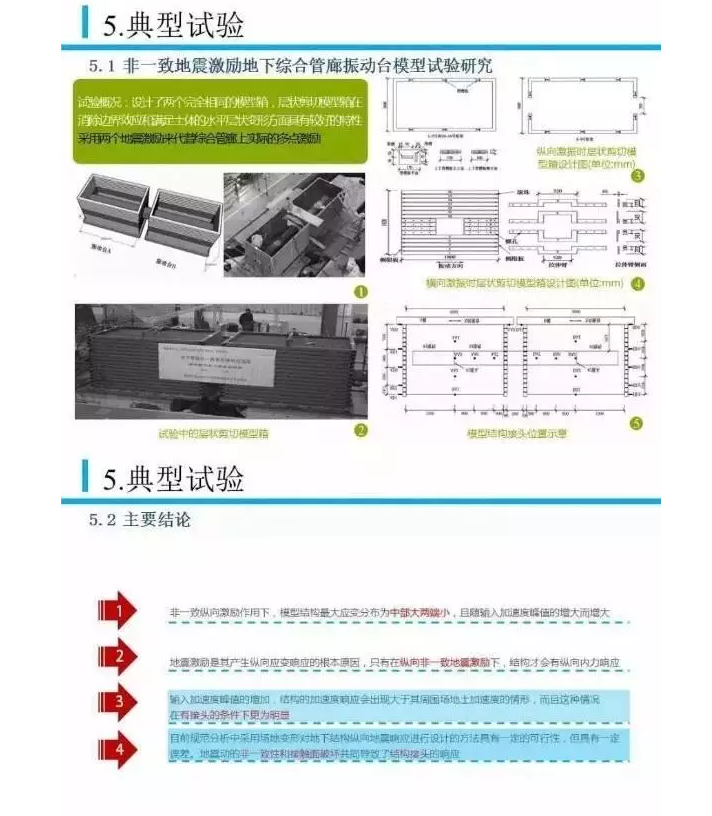

綜合管廊的電（光）纜敷設
一、納入綜合管廊內的電（光）纜，在垂直和水平轉向部位、電（光）纜熱伸縮部位以及蛇行弧部位的彎曲半徑，如表所示：

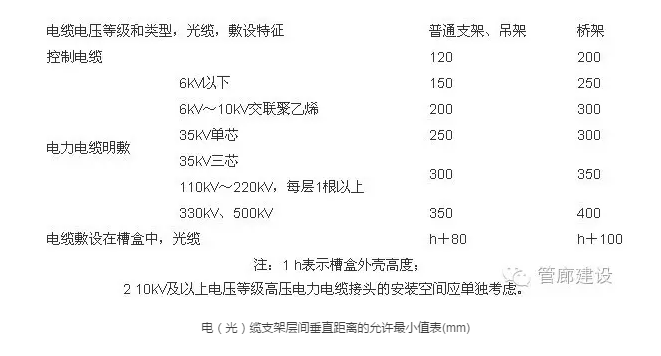

二、電（光）纜的支架層間間距，應滿足電（光）纜敷設和固定的要求，且在多根電（光）纜同置于一層支架上時，應有更換或增設任意電（光）纜的可能。電（光）纜支架層間垂直距離宜符合下表規定的數值。
三、 水平敷設時電纜支架的最上層布置尺寸，應符合下列規定：
1 最上層支架距綜合管廊頂板或梁底的凈距允許最小值，應滿足電纜引接至上側的柜盤時的允許彎曲半徑要求，且不宜小于表3．5．2所列數值再加80mm～150mm的和值；
2 最上層支架距其他設備的凈距，不應小于300mm；當無法滿足時應設防護板。
四、水平敷設時電纜支架的最下層支架距綜合管廊底板的最下凈距，不宜小于100mm。

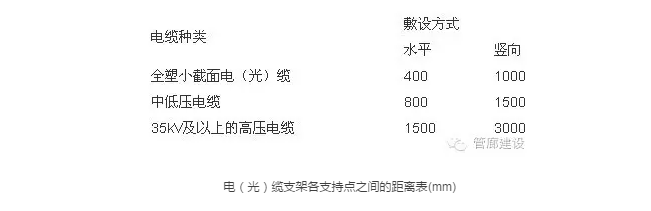

五、電（光）纜支架各支持點之間的距離，不宜大于下表的規定。
六、 電（光）纜支架、橋架應采用可調節層間距的活絡支架、橋架。當電（光）纜橋架上下折彎90°時，應分3段完成，每段折彎30°；當左右折彎90°，應分2段完成，每段折彎45°。
七、 電纜支架和橋架應符合下列規定：
1 表面應光滑無毛刺；
2 應適應環境的耐久穩固；
3 應滿足所需的承載能力；
4 應符合工程防火要求。
八、電纜支架宜選用鋼制。在強腐蝕環境選用其他材料電纜支架、橋架應符合下列規定：
1 普通支架（臂式支架）可選用耐腐蝕的剛性材料制；
2 電纜橋架組成的梯架、托盤，可選用滿足工程條件阻燃性的玻璃鋼制；
3 技術經濟綜合較優時，可選用鋁合金制電纜橋架。
九、 電纜支架的強度，應滿足電纜及其附件荷重和安裝維護的受力要求，且應符合下列規定：
1 有可能短暫上人時，計入900N的附加集中荷載；
2 機械化施工時，計入縱向拉力、橫向推力和滑輪質量等影響。
十、 電纜橋架的組成結構，應滿足強度、剛度及穩定性要求，且應符合下列規定：
1 橋架的承載能力，不得超過使橋架最初產生永久變形時的最大荷載除以安全系數為1.5的數值；
2 梯架、托盤在允許均布承載力作用下的相對撓度值，鋼制不宜大于1/200，鋁合金制不宜大于1/300；
3 鋼制托臂在允許承載力下的偏斜與臂長比值，不宜大于1/100。
十一、電纜支架型式的選擇應符合下列規定：
1 全塑電纜數量較多或電纜跨越距離較大、高壓電纜蛇形敷設時，宜選用電纜橋架；
2 除上述情況外，可選用普通支架、吊架。
十二、 電纜橋架型式的選擇應符合下列規定：
1 需屏蔽外部的電氣干擾時，應選用無孔金屬托盤加實體蓋板；
2 需因地制宜組裝時，可選用組裝式托盤；
3 除上述情況外，宜選用梯架。
十三、梯架、托盤的直線段敷設超過下列長度時，應留有不小于20mm的伸縮縫：
1 鋼制30m；
2 鋁合金或玻璃鋼制15m。
十四、金屬橋架系統每隔30m～50m應設置重復接地。非金屬橋架應沿橋架全長另敷設專用接地線。

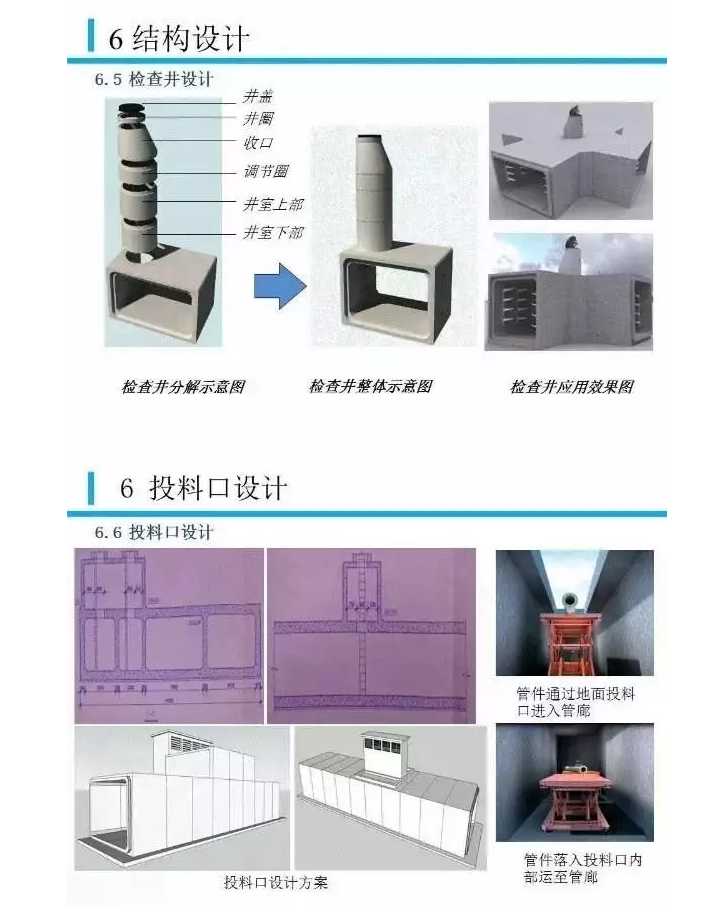

綜合管廊的管道敷設
一、納入綜合管廊的管道應采用便于運輸、安裝的材質，并應符合管道安全運行的物理性能。
二、 鋼管的管材強度等級不應低于Q235，其質量應符合現行國家標準《碳素結構鋼》GB/T 700的有關規定。
三、 鋼管的焊接材料應符合下列要求：
1 手工焊接用的焊條應符合現行國家標準《碳鋼焊條》GB/T 5117的有關規定。選用的焊條型號應與鋼管管材力學性能相適應；
2 自動焊或半自動焊應采用與鋼管管材力學性能相適應的焊絲和焊劑，焊絲應符合現行國家標準《熔化焊用鋼絲》GB/T 14957的有關規定；
3 普通粗制螺栓、錨栓應符合現行國家標準《碳素結構鋼》GB/T 700的有關規定。
四、 灰口鑄鐵管的質量應分別符合現行國家標準《連續鑄鐵管》GB 3422、《柔性機械接口灰口鑄鐵管》GB/T 6483的有關規定。
五、 鑄態球墨鑄鐵管的質量除應符合現行國家標準《水及燃?xì)夤艿烙们蚰T鐵管、管件和附件》GB 13295的有關規定外，其中延伸率指標還應根據生產廠提供的數據采用。
六、采用化學材料制成的管道及復合材料制成的管道，所用的管材、管件和附件、密封膠圈、粘接溶劑，應符合設計規定的技術要求，并應具有合格證、產品許可證等有效的證明文件。

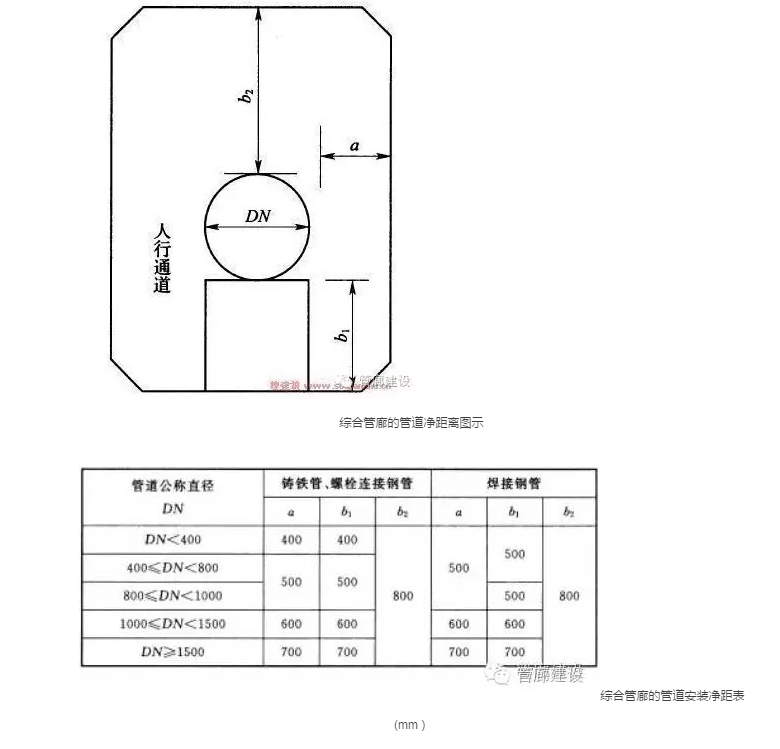

七、綜合管廊的管道安裝凈距（如下圖示），不宜小于下表規定的數值。
八、 主干管管道在進出管廊時，應在管廊外部設置閥門井。
九、管道在管廊敷設時，應考慮管道的排氣閥、排水閥、伸縮補償器、閥門等配件安裝、維護的作業空間。
十、 管道的三通、彎頭等部位應設置供管道固定用的支墩或預埋件。
十一、 在綜合管廊頂板處，應設置供管道及附件安裝用的吊鉤或拉環，拉環間距不宜大于10m。
